Лесовозы MAN TGS: кто в лес?

MAN TGS

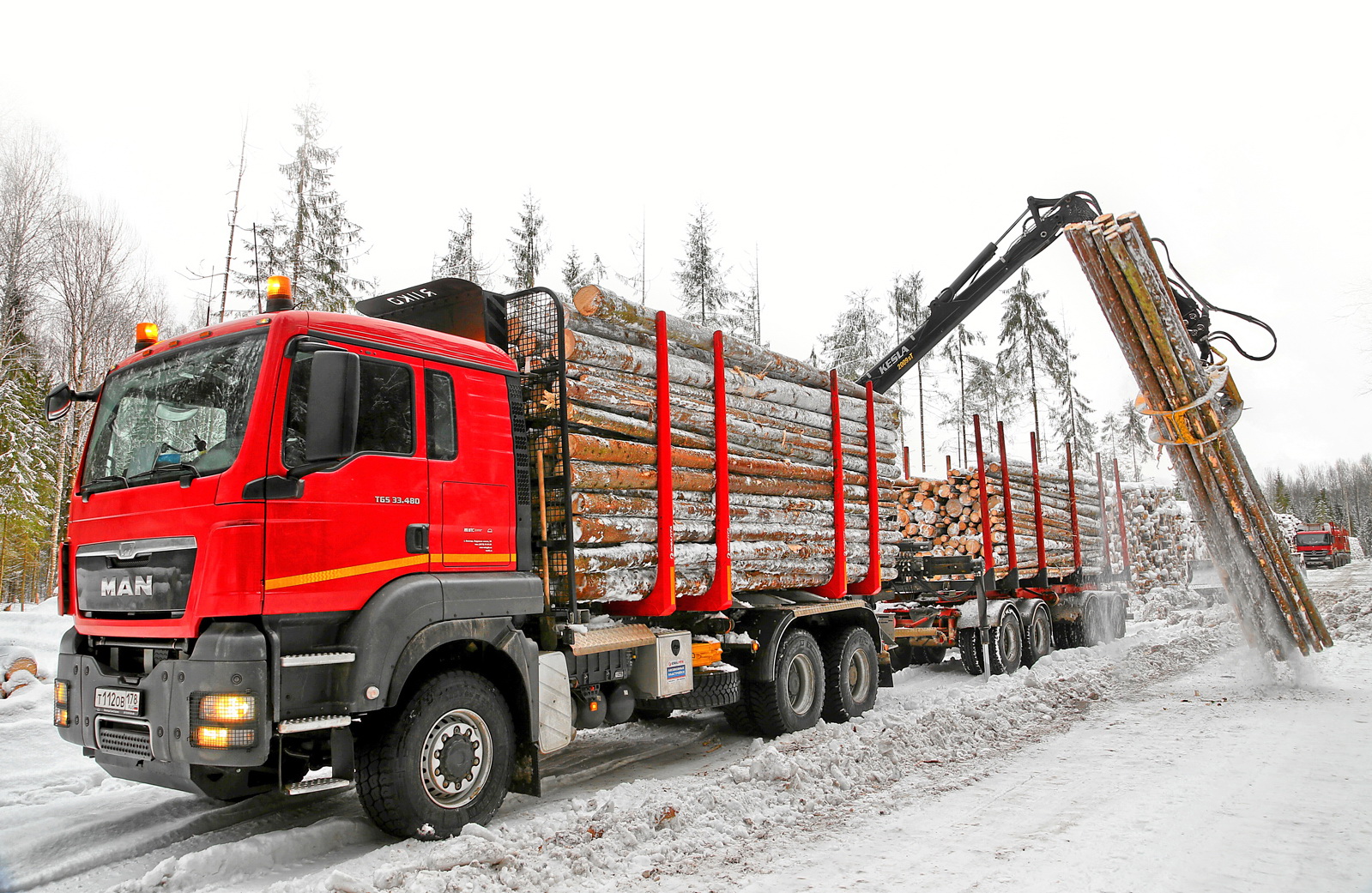

Лесовозы оборудуют гидроманипуляторами с грейферным захватом. Чтобы дотянуться и до прицепа, манипулятор устанавливают на заднем свесе тягача. Трехэлементный стальной бампер — как на самосвалах. Основная кабина для лесовозного TGS серии L — с низкой крышей и одним спальным местом шириной 750 мм. Ее длина 2280 мм, высота от пола до потолка 1650 мм.

Оказывается, нынешний кризис практически не затронул лесопромышленный комплекс России. На древесину сохраняется устойчивый внутренний спрос, к тому же она хорошо идет на экспорт. В промышленных масштабах деревья уже давно валят не бензопилой, а многофункциональными лесными комбайнами — харвестерами и вывозят преимущественно на грузовиках-иномарках. Конечно, самые известные лесовозные сцепки — скандинавские, длиной 25,25 метра и полной массой 60 тонн. Scania и Volvo — настоящие лесные трудяги. А еще — финская Sisu. Именно их первоначально закупали наши перевозчики в европейской части страны, но позже обратили свои взоры и на автомобили Mercedes-Benz и MAN.

Лес — наше богатство

У грузовиков‑лесовозов жизнь медом не намазана, хотя, как говорят, в лесах пчел предостаточно. Если нет весового контроля, грузят сколько влезет. Четырехметровое ограничение по высоте соблюдают, но российский максимум длины автопоезда — 20 метров — могут и превысить; для этого получают разрешение на перевозку негабаритного груза.

Древесину теперь редко вывозят на прицепах-роспусках в хлыстах — преимущественно ее раскряжевывают на делянке и потом везут сортиментовозами. Иногда это более 65 кубов! С зимней древесиной (около 700 кг/м³) получается 45 тонн груза плюс снаряженная масса автопоезда. Куб летней, с соком, может и тонну весить… Нормальная загрузка — шестиметровая пачка на тягач и такая же на прицеп. Или три четырехметровые пачки. Тогда полная масса автопоезда будет около 40–44 тонн — при трехосном тягаче и прицепе с тремя-четырьмя осями весовой контроль проходят.

Под свою делянку

MAN TGS

По конструкции рамы и подвески лесовозный тягач — тот же самосвал. Но у лесовозов длиннее колесная база — такова специфика груза. А еще нужно место под гидроманипулятор. Поэтому и рама должна быть прочнее самосвальной. Между тем на машинах MAN TGS не применяется «лонжерон в лонжероне», но есть локальные усилители. Для уверенной езды по колдобинам зимников лесовоз должен иметь особую подвеску. На TGS сочетаются легкие трехлистовые параболические рессоры спереди и толстый пакет полуэллиптических рессор балансира. Задние мосты — 13‑тонные. Ступицы балансира работают на мощных сайлент-блоках. На TGS 6×4 передний мост — со спрямленной балкой, выдерживает девять тонн. Если передний мост ведущий, он тоже девятитонный.

Предпочтительнее барабанные тормоза — они лучше защищены от грязи. Из-за особенностей эксплуатации перевозчики хотят энергоаккумуляторы и на передних осях, а не только на задней тележке.

Для передней оси оптимальны широкие полуприцепные шины 385/65 R22,5: они меньше «режут» зимнюю дорогу, не набивают глубокую колею. Впрочем, лесовозных дорог вовсе без колеи не бывает.

Не снижая мощности

MAN TGS

По отделке интерьера TGS стал еще ближе к хорошему легковому автомобилю: декоративные элементы из матового алюминия и хрома, добротный пластик. MAN первым спрямил переднюю панель, — и в кабине прибавилось места. Сиденье водителя — известной фирмы Isringhausen. Оно на пневмоподвеске, а вот пассажирское по-бюджетному привинчено к полу. За доплату водительское сиденье снабдят даже вентиляцией.

По отделке интерьера TGS стал еще ближе к хорошему легковому автомобилю: декоративные элементы из матового алюминия и хрома, добротный пластик. MAN первым спрямил переднюю панель, — и в кабине прибавилось места. Сиденье водителя — известной фирмы Isringhausen. Оно на пневмоподвеске, а вот пассажирское по-бюджетному привинчено к полу. За доплату водительское сиденье снабдят даже вентиляцией.

Под такую полную массу и условия эксплуатации нужен мотор сил на пятьсот — чтобы работал без надрыва. Поэтому на TGS ставят 12,4‑литровый дизель D2676 (480 л.с.). Нормы Евро‑4 потребовали применения технологии SCR с AdBlue — с ней мотор менее чувствителен к сернистой солярке. Важно, что при отсутствии раствора мочевины в баке крутящий момент и мощность не снижаются.

А еще нужна надежная коробка. На TGS работает 16‑ступенчатая ZF Ecosplit 16S252ОD с повышающей передачей, тросовым управлением и хорошим запасом по крутящему моменту (рассчитана на 2500 Н·м, а фактически выдерживает больше). Пневмоусилитель Servoshift снижает усилие на рычаге при переключениях. Демультипликатором и делителем заведуют две пневматические клавиши на рычаге.

Можно заказать робот TipMatic — фактически это 12‑ступенчатая коробка ZF AS Tronic с другими именем.

Лесовоз MAN TGS 6×6 дополнен раздаткой с понижающим рядом — суммарно получается 32 передачи! Раздатки могут быть как с постоянно включенным полным приводом, так и с отключаемым. Есть дифференциал с возможностью блокировки. Карданные валы рассчитаны на увеличенный крутящий момент. Ведущие мосты — с разнесенной главной передачей, со ступичными планетарными редукторами.

Почем?

MAN TGS

Если в баке закончится жидкость AdBlue, мотор не потеряет мощности и момента.

Если в баке закончится жидкость AdBlue, мотор не потеряет мощности и момента.

Лесовозные надстройки отнюдь не дешевые. Хороший гидроманипулятор обойдется в 30–40 тысяч евро, импортная платформа с кониками и передней стенкой (только для автомобиля) — это еще 30–40 тысяч евро, за лесовозный прицеп придется отдать от 40 до 70 тысяч. А цена собственно шасси MAN TGS — от 110 тысяч евро с НДС. Дорого, но овчинка стоит выделки.

Фирма «МАН Трак энд Бас Рус» предлагает тягачи-лесовозы на шасси MAN TGS 33.480 6×4 BB-WW и MAN TGS 33.480 6×6 BB-WW. Вне дорог общего пользования полная масса автопоезда может доходить до 90 тонн — это уже практически «танковоз».

Фото: Александр Батыру.

Лесовозы MAN TGS: кто в лес?

По конструкции рамы и подвески лесовозный тягач — тот же самосвал. Но у лесовоза своя специфика. С особенностями поставляемых в Россию трехосных лесовозов MAN TGS познакомился Николай Мордовцев.
